Ящики управления асинхронными двигателями серии я5000

Ящики управления для управления асинхронными электродвигателями серий Я5000 (Я 5000)

Техническая информация для выбора ящиков управления электродвигателями

Общие сведения

Ящики управления Я5000 предназначены для управления асинхронными электродвигателями с короткозамкнутым ротором, работающими в продолжительном, кратковременном или повторно-кратковременном режимах, в категории применения АС3.
Щиты управления изготавливаются по ТУ 3434-003-71647314-2004 и соответствуют ГОСТ Р 51321.1.

Ящики управления РУСМ5000 аналогичны ящикам управления Я5000 по схемам и размерам, но имеют степень пылевлагозащиты IP54.

Существует 6240 вариантов исполнения ящиков серии Я5000, и столько же для ящиков РУСМ5000. Если учесть, что могут быть и нестандартные варианты исполнения (например, для управления двигателями различной мощности), то вариантов исполнения может быть еще больше.

Мы предлагаем Вам изготовление на заказ в короткий срок (3-5 рабочих дней) ящик в исполнении, необходимом для Ваших целей. Этим мы отличаемся от компаний, которые делают ящики на склад и потом стараются продать их, не думая о реальных потребностях клиентов.

Классификация

Ящики Я 5000 классифицируются по числу управляемых электродвигателей (1, 2 или 3), наличию реверса, наличию переключателя на автоматический режим, способу питания цепи управления.

Структура условного обозначения

Группа в данном классе:
1 – управление нереверсивными двигателями
4 – управление реверсивными двигателями

1 – автоматический выключатель на каждый фидер,
2 – общий автоматический выключатель на все фидеры,
3 – без автоматического выключателя,
4 – автоматический выключатель на каждый фидер с промежуточным реле,
5 – общий автоматический выключатель на все фидеры с промежуточным реле,
6 – без автоматического выключателя с промежуточным реле;

0 – однофидерный, без переключателя на автоматический режим
1 – однофидерный, с переключателем на автоматический режим
2 – однофидерный, без переключателя на автоматический режим, с контактами состояния на автоматическом выключателе
3 – однофидерный, c переключателем на автоматический режим, с дополнительными контактами на автоматическом выключателе
4 – двухфидерный, без переключателя на автоматический режим
5 – двухфидерный, с переключателем на автоматический режим
6 – двухфидерный, без переключателя на автоматический режим, с дополнительными контактами на автоматическом выключателе
7 – двухфидерный, c переключателем на автоматический режим, с дополнительными контактами на автоматическом выключателе
8 – трехфидерный, без переключателя на автоматический режим
9 – трехфидерный, с переключателем на автоматический режим

Переключение на автоматический режим означает возможность управления электродвигателем дистанционно, например, двигатель дымососа может быть включен от системы пожарной сигнализации в случае, если переключатель установлен на автоматический режим.

Исполнение по току (таблица 2)

Напряжение силовой цепи 380В

При наличии 2-ого, 3-его фидеров (при различной мощности подключаемых двигателей) указывается их исполнение согласно таблице 2

Климатическое исполнение и категория размещения по ГОСТ 15150-69

Я 5000

Номинальный ток ящика по категории применения АС3, А

Диапазон регулирования Iном теплового реле, А

Мощность двигателя по категории применения АС3, кВт

Источник

Ящики управления Я5000 (РУСМ5000)

1. Назначение и область применения

Ящики управления асинхронными электродвигателями серии Я5000 (ящики) предназначены для управления электроприводами переменного тока с асинхронными электродвигателями с короткозамкнутым ротором, категории применения АС3 по ГОСТ Р 50030.1.
Степень защиты от воздействия окружающей среды IP42 и IP54 по ГОСТ 14254.
Ящики изготавливаются для нужд экономики страны.

Читайте также:  Что такое коробка передач для авто

2. Структура условного обозначения:

380 В, 50 Гц;
ХХХХ – степень защиты, климатическое исполнение и категория размещения:
42 – IP42 УХЛ4;
54 – IP54 У1.

3. Номенклатура и характеристики ящиков по назначению

По назначению ящики имеют исполнения:

Номенклатура ящиков и их характеристики по назначению, количеству управляемых двигателей, наличию аппаратов защиты главной цепи и наличию избирателя управления на двери приведены в таблице 1.
Исполнения ящиков по номинальному току приведены в таблице 2.
Типоисполнение, технические данные и аппаратный состав ящиков управления нереверсивными и реверсивными электродвигателями в исполнении IP42 и IP54 приведены в таблице 3…7.

Технические характеристики (Таблица 1)
Номинальное напряжение питающей сети, В 220/380
Номинальное напряжение главной цепи, В 380
Номинальное напряжение вспомогательной цепи, В 220
Предельное отклонение напряжения питающей сети, % +10, минус 15
Номинальная частота питающей сети, Гц 50
Номинальный ток, А 0,6..160

Номинальный режим работы ящиков:

Степень защиты ящиков от воздействия окружающей среды IP42 и IP54 по ГОСТ 14254-80.

Номенклатура и характеристики ящиков по назначению

1. Ящики управления нереверсивными двигателями

2. Ящики управления реверсивными двигателями

3. Ящики управления электроприводом задвижек с односторонней муфтой крутящего момента

4. Ящики управления электроприводом задвижек с двухсторонней муфтой крутящего момента

5. Ящики с клеммными зажимами БЗ24-4П25-в/вУ3-10

6. Ящики с клеммными зажимами ЗН24-16П63-в/вУ3

Таблица 1
Тип ящика управления Количество управляемых двигателей Аппарат защиты главной цепи Избиратель управления на двери Дополнительные узлы
Я5110 1 + +
Я5111 1 + + +
Я5114 2 +
Я5115 2 + +
Я5120 1 + +
Я5121 1 + + +
Я5124 2 +
Я5125 2 + +
Я5130 1 +
Я5131 1 + +
Я5140 1
Я5141 1 +
Я5410 1 + +
Я5411 1 + + +
Я5414 2 +
Я5415 2 + +
Я5420 1 + +
Я5421 1 + + +
Я5424 2 +
Я5425 2 + +
Я5430 1 +
Я5431 1 + +
Я5440 1
Я5441 1 +
Я5451 1 + +
Я5452 1 + +
Я5453 1 + +
Я5454 1 + +
Я5461 1 + +
Я5462 1 + +
Я5463 1 + +
Я5464 1 + +
Я5455 1 + +
Я5456 1 + +
Я5457 1 + +
Я5458 1 + +
Я5465 1 + +
Я5466 1 + +
Я5467 1 + +
Я5468 1 + +
Я5004 +
Я5005 +
Я5006 +

Дополнительные узлы, устанавливаемые в ящики управления при указании в заказе номера узла.

Источник

Ящики управления Я5000, РУСМ5000, ШУ5000

Ящики управления серии Я5000 (РУСМ5000, ЩУ5000) предназначены для осуществления процесса управления асинхронными электродвигателями, работающими в кратковременном, повторно-кратковременном и продолжительном режиме, и оснащенных короткозамкнутым ротором мощностью до 75 кВт.

Ящики управления РУСМ обладают высокой степенью защиты (IP54) и могут эксплуатироваться в помещениях с высоким уровнем влажности. Соответствуют ГОСТ Р51321.1-2000.

Технические характеристики

Номинальное рабочее напряжение на вводе 380/220 В
Род тока, номинальная частота 50 Гц
Номинальный ток 0,6-630 А
Предельная отключающая способность автоматических выключателей 4,5-40 кА
Установленная безотказная наработка не менее 9000 ч
Класс защиты оболочки по ГОСТ 12.2.007.0 I
Степень защиты оболочки по ГОСТ 14254 со стороны лицевой части ящика IР31, IP54
Группа механического исполнения по ГОСТ 17516.1 в части стойкости к механическим внешним воздействующим факторам М1
Системы заземления ТN-С, TN-S, TN–C-S
Срок службы с возможной заменой коммутационных аппаратов не менее 25 лет

Структура условного обозначения ящика управления Я5000

Я5141-ХХХХ-УХЛ4

Класс по назначению:
5-управление асинхронными двигателями с короткозамкнутым ротором.

Группа в данном классе:
1-управление нереверсивными электродвигателями.
4-управление реверсивными электродвигателями.

Порядковый номер НКУ. Порядковый номер разработки:
4Х-ящики с промежуточными реле.
Х0…Х3-однофидерные.

Читайте также:  Эбу дме бмв е39

Исполнение по току

Исполнение по напряжению:
73-номинальное напряжение переменного тока частоты 50Гц: силовой цепи 380В, цепи управления 110В;
74-номинальное напряжение переменного тока частоты 50Гц: силовой цепи 380В, цепи управления 220В;
77-номинальное напряжение переменного тока частоты 50Гц: силовой цепи 380В

УХЛ4 цепи управления 380В;

Климатическое исполнение и категория размещения по ГОСТ 15150-69

Особенности конструкции

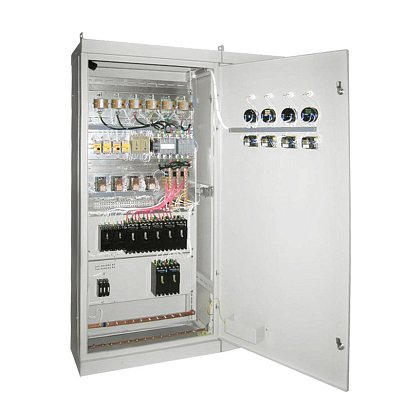

Ящик управления типа Я5000 представляет собой металлический бокс с дверью и монтажной панелью, на которой размещается различное электротехническое оборудование. На двери устанавливаются аппараты с функцией контроля, кнопки управления, светосигнальная арматура и переключатели. Ввод и вывод проводов в ящике управления РУСМ осуществляется через специальные отверстия в нижней и верхней части корпуса. Устройства данной серии могут иметь различную степень защиты (IP31 или IP54).

В ящиках управления Я5000 применяются автоматические выключатели модульного типа (номинальные токи от 6А до 100А), а также силовые автоматические выключатели (токи от 100А до 160А). Ящик (шкаф) управления серии Я5000 в базовой комплектации оснащается аппаратами фирмы ИЭК. При изготовлении на заказ возможна комплектация аппаратами АББ, «Шнейдер Электрик», «Сименс» и изделиями других производителей. При необходимости степень защиты корпуса ящика управления РУСМ может быть увеличена до IP66.

Условия эксплуатации ящика управления РУСМ

Выгодные предложения от компании «Олтек»

Компания «Олтек» осуществляет производство и продажу ящиков (шкафов) управления РУСМ. Высокое качество, соответствие всем нормативным требованиям и доступные цены делают нашу продукцию наиболее востребованной на профильном рынке.

Цена на ящики управления Я5000, РУСМ зависит от типа изделия, его габаритов, степени защиты корпуса и внутреннего оснащения. Осуществляя сборку, мы используем комплектующих ведущих отечественных и зарубежных производителей. При изготовлении на заказ ящика управления РУСМ цена определяется в индивидуальном порядке и зависит от сложности проекта, степени защиты корпуса и типа используемых компонентов.

Обращайтесь! Мы предложим вам тот вариант, который в полной мере будет отвечать всем вашим требованиям и пожеланиям.

Источник

ЯЩИКИ УПРАВЛЕНИЯ АСИНХРОННЫМИ ДВИГАТЕЛЯМИ СЕРИИ Я5000

Ящики серии Я5000 предназначены для местного, дистанционного и автоматического управления асинхронными электродвигателями мощностью до 75 кВт с длительным режимом работы, а также для сигнализации и защиты асинхронных двигателей с короткозамкнутым ротором (пуск электродвигателя и отключение вращающегося электродвигателя).
Возможно применение ящиков Я5000 для кратковременного и повторнократковременного режима работы.
Ящики управления серии Я5000 производятся в соответствии с ТУ3434‐003‐ 98346003‐2007.

Конструкция:
Ящик серии Я5000 представляет собой металлический бокс с аппаратурой и приборами установленными внутри бокса на С‐образных планках и на двери бокса. Снизу ящика предусмотрены отверстия для ввода проводов, кабелей и труб. Ящик серии Я5000 предназначен для установки на стене, колонне или др. вертикальном основании. Ящики серии Я5000 выпускаются однофидерные, двухфидерные и трехфидерные.
По наличию аппаратов ручного управления на двери ящика предусмотрено 2 варианта:
• С кнопкой и сигнальной лампой;
• С кнопкой, сигнальной лампой и переключателем.
По наличию автоматического выключателя предусмотрено три варианта:
• С выключателем на каждый фидер;
• С одним выключателем на два или на три фидера;
• Без выключателя.
Общие характеристики:

нереверсивные и реверсивные

Структура условного обозначения:

Я 5Х ХХ‐ХХ ХХ Х

Я 5Х ХХ‐ХХ ХХ Х

5‐ управление асинхронными двигателями

Я 5Х ХХ‐ХХ ХХ Х

Группа:
1‐ управление нереверсивными электродвигателями
4‐ управление реверсивными электродвигателями

Я 5Х ХХ‐ХХ ХХ Х

Порядковый номер разработки:
1X — ящики с автоматическими выключателями на каждый фидер;
2X — ящики с автоматическим выключателем на два фидера;
3X — ящики без автоматических выключателей;
4X — ящики с промежуточными реле.
X0…X3 — однофидерные;
X4…X7 — двухфидерные;
X8…X9 — трехфидерные.

Читайте также:  Чем промыть систему охлаждения двигателя при замене антифриза

Я 5Х ХХ‐ХХХХ Х

Исполнение по току

Я 5Х ХХ‐ ХХХХ Х

Исполнение по напряжению:
73 — номинальное напряжение переменного тока частоты
50Гц:силовой цепи ‐ 380В, цепи управления — 110В;
74 — номинальное напряжение переменного тока частоты
50Гц:силовой цепи ‐ 380В, цепи управления — 220В;
77 — номинальное напряжение переменного тока частоты
50Гц:силовой цепи ‐ 380В, цепи управления — 380В.

Я 5Х ХХ‐ХХ ХХХ

Фирма производитель комплектующих *

БМX X X XX‐XX XX X УХЛ4

Климатическое исполнение и категория размещения: УХЛ4.

Оформление заказа:
Для двухфидерных ящиков должны выполняться следующие условия:
• Оба фидера одного ящика должны выбираться на одинаковое напряжение;
• Если управляемые двигатели имеют разную мощность, то 1‐й фидер следует выбирать на меньший ток, 2‐й на больший;
• В нереверсивных двухфидерных ящиках с одним выключателем на два фидера сумма токов обоих фидеров не должна превышать ток расцепителя автоматического выключателя;
• Реверсивные двухфидерные ящики с одним выключателем на два фидера предназначены для приводов задвижек, поэтому оба фидера в них одинаковы по току, работают поочередно и автоматический выключатель в них предусмотрен из расчета тока одного фидера.
Трехфидерные ящики управления ЯУ 5000 изготавливаются только в одном
варианте: с одинаковым током всех трех фидеров, фазное напряжение цепей
управления.
Возможно изготовление ящиков и шкафов управления одно‐ и многофидерных двигателями мощностью до 500 кВт. По этому вопросу и за получением дополнительной информации обращаться в ООО «ЭЛЕКТРОЛЮКС».

РТ, г.Казань, ул. Залесная 131.

(843) 200-93-83; 200-93-84

Пн-Пт: с 8:00 до 17:00
Обед: с 12:00 до 13:00
Сб-Вс: Выходной

Источник

Ящики управления асинхронными двигателями серии Я 5000

Назначение и область применения

Ящики и щиты серии Я 50 00 предназначены для управления асинхронными электродвигателями с короткозамкнутым ротором, ввода и распределения, а также контроля и учета электрической энергии. Применяются на производственных предприятиях, в общественных и жилых зданиях.

По своим схе мным техническим характеристикам ящики Я 5000 полностью эквивалентны ящикам РУСМ 5000, и в подавляющем большинстве заменяют схемы РУС.

Ящики управления электродвигателями переменного тока серии Я 5000 изготавливаются в соответствии с ТУ 3430-001-43102716-2015.

Сертификат соответствия Техническому регламенту Таможенного союза RU C-RU.ЭМ02.В.00317.

Особенности конструкции

Также возможно изготовление ящиков управления электродвигателями серии Я 5000 нестандартного исполнения, например: с повышенной степенью пылевлагозащиты IP65; на другие номинальные токи; со счетчиком электроэнергии; в современном электротехническом корпусе из высокопрочного полиэстера, армированного стекловолокном (основные преимущества: не ржавеют и не нуждаются в покраске, устойчивы к воздействию агрессивных сред, покрытие «Антиграффити»); встраиваемого или напольного исполнения. Также возможен выбор марки комплектующих.

Условия эксплуатации

Функциональные возможности

Ящики управления электродвигателями серии Я 5000 обеспечивают:

Структура условного обозначения ящиков управления Я серии 5000

Если Вам необходим ящик Я 5000 с другими техническими характеристиками сформулируйте свой заказ следующим образом:

Чтобы заказать интересующий Вас ящик управления просто выберите его в таблице и перейдите по ссылке

Номинальный ток оборудования,
установленного в ящике, А

Предел
регулирования
теплового
реле

Источник
